【故障事例】セレナ CC25 エアコン作動時異音 ウォーン音

故障事例

どうもこんにちわ 今回はセレナ(CC25)でエアコン作動時異音がするという車両が入庫しましたので不具合を解説していきます。



 セレナでのエアコン(暖房)作動時に変な音がするなどの情報をお求めの方への記事です。参考にどうぞ☆



 車両



セレナ

CC25

初年度20年2月

走行距離:約8万キロ



ご用命(症状)

スポンサーリンク




 エアコン作動時に異音がする



現象確認



・エアコン作動時にウォーーーン系の異音を確認

⇒エアコンon、off関係なく風が出ていれば異音がでていることを確認

⇒エアコン暖房をOFFにすると異音が消える

⇒風量に応じて音の大きさが変化することを確認(風量が大きくなると異音も大きくなる)

⇒モード(風の出る位置)を変化させても異音は変化しないことを確認



まとめるとエアコン、暖房関係なく風がでることで異音が発生し、風量で異音の大きさが変化する





点検、診断



風が出ている時に作動

風量で異音の大きさが変化するという点から

ブロアモーターファン

を怪しく思い点検。

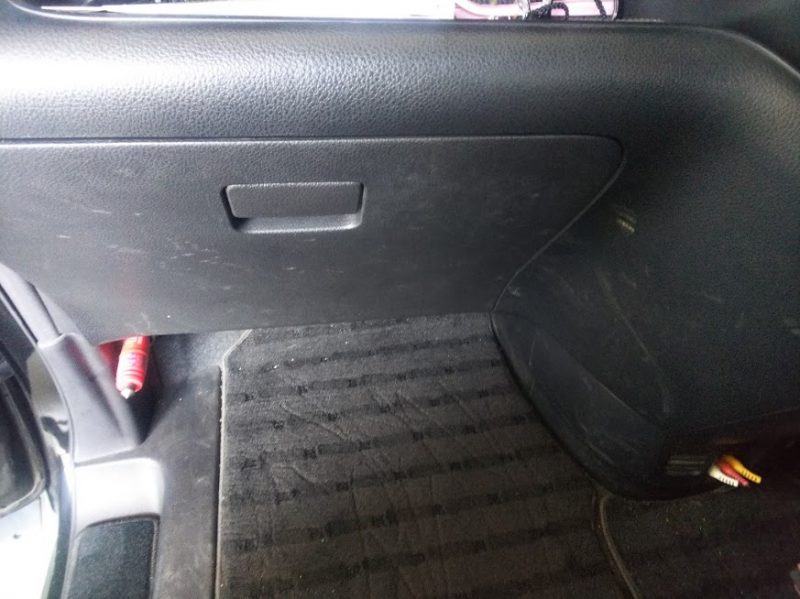

ブロアモーターファンはセンターコンソール奥についていて、グローブボックスを外しもう一つカバーを外すと助手席側から取り外すことができます。



f:id:tomen1001:20200601164235j:plain

f:id:tomen1001:20200601152009j:plain

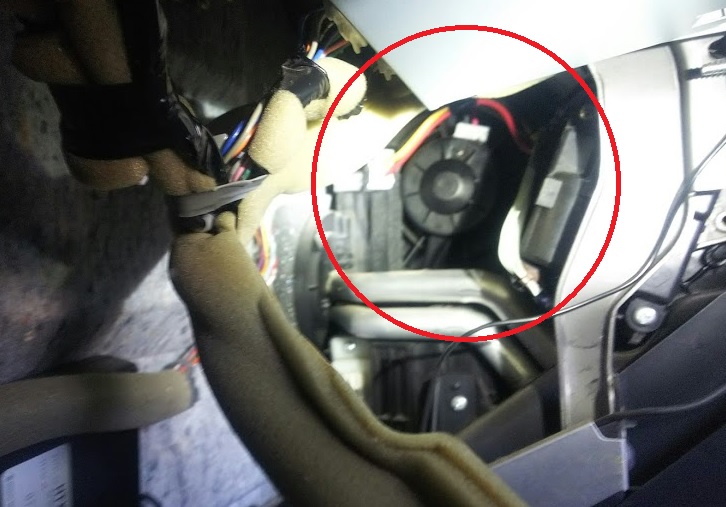

↑グローブボックス、その先のカバーを外すとブロアモーターファンが見えます。

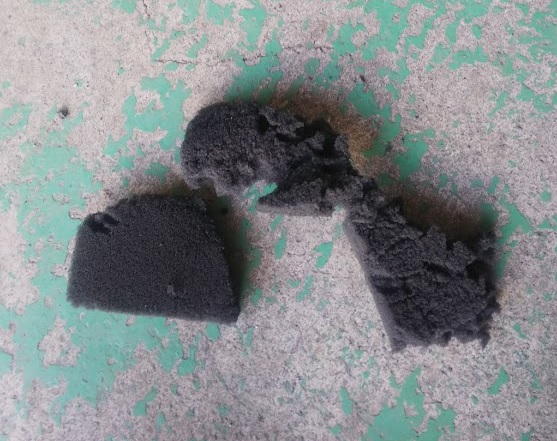

ブロアモーターファンを外してみるとファンの中にスポンジが入ってしまっていました。

f:id:tomen1001:20200601152019j:plain

これが原因で異音が発生していただろうと思いつつ、一応ファンを手で回して摺動を確認してみると若干擦れる音がしていました。

まわりのスポンジが入ってしまったというのとブロアファンから異音が発生していたと判断をしてお客様へ説明、承諾を得て部品を交換し、無事完治することができました。



スポンサーリンク






交換作業時の注意点

ブロアモーターファンはネジ1本、コネクタ1つを外し、ロックを解除して反時計回りに回せば外すことができます。

個人的に思う注意点をあげておきます。

ブロアモーターファンを取り外す際、ブロアモーターファンの下側に冷却水の配管が2本通っており高熱になっている場合がありますので冷ますOR気を付けて作業を行うようにしましょう。

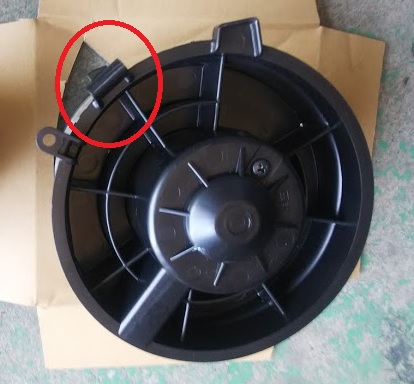

ブロアモーターファンを外す際の写真の〇の位置ロックされているのでここをツメを外しながら取りましょう。



f:id:tomen1001:20200601152000j:plain

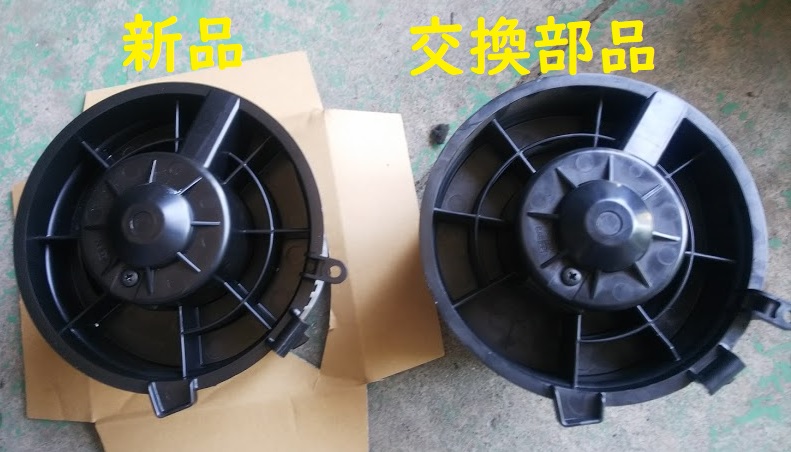

交換部品



f:id:tomen1001:20200601151951j:plain

f:id:tomen1001:20200601151933j:plain

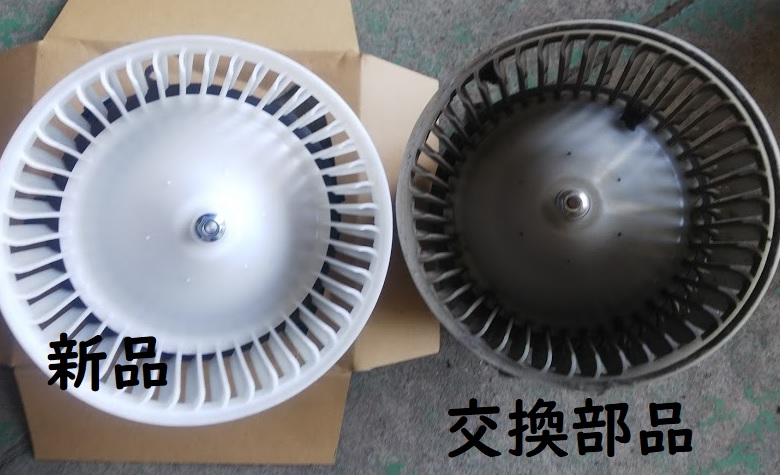

汚れで色が変形してしまっているのが分かります。



まとめ

今回はセレナ CC25 のブロアモーターファンからの異音についてまとめてみました。

ネットでの情報をみてみるとブロアモーターファンが原因で異音の他に風が出なくなってしまったなどの情報も見受けられました。

他の車両でも同様の症状でブロアモーターファンの不具合が連想されるかと思います。

参考にしていただければ幸いです。
