【新型プリウス】診断装置を使わずブレーキフルードを交換する方法

f:id:tomen1001:20190530174418p:plain



どうもこんにちわ。今回はハイブリット車である新型プリウスのブレーキオイルの交換方法を解説していきたいと思います。



プリウスはハイブリット車の為他の車と比べて作業要領が異なる為注意が必要です

一番簡単な方法は診断装置の作業サポート機能を使って交換する方法ですが今回は診断装置を持っていない人の為に診断装置を使わない方法を紹介します。





目次



作業方法

 タイヤを4本取り外す。





ブレーキ制御禁止モードへ入れる





ブレーキ制御禁止モードの入れ方

ブレーキ制御禁止モードに入れるにあたっての前条件

  • IG OFF
  • シフトポジション P
  • サイドブレーキ ON



前条件の状況にしたうえで

  1. IGをONにする
  2. シフトポジションをにしてブレーキを5秒以内に8回以上踏む
  3. シフトポジションをにしてブレーキを5秒以内に8回以上踏む
  4. シフトポジションをにしてブレーキを5秒以内に8回以上踏む
  5. シフトポジションをにする



モード移行が成功した場合黄色の!マーク(ブレーキウォーニングランプ)が高速で点滅します。(下記画像参照)

f:id:tomen1001:20190530174451j:plain



マスタシリンダの上に位置するカウルトップベンチレータルーバーのカバーを外す

(ツメとかん合でついています)



ブレーキフルードを交換する

①マスタシリンダーのキャップを開けブレーキフルードをリザーバのMIN-MAXの間まで補充する(常にMINを下回らないようにする

②ブレーキペダルを数回踏み込んで、ブレーキペダルを踏み込んだまま、フロントディスクブレーキシリンダASSY のブリーダプラグをゆるめる

③ブレーキフルードが出てこなくなった時点で、ブリーダプラグを締め付け、ブレーキペダルを放す

フロントトルク8.3 N・m (85 kgf・cm)、

リヤトルク:11 N・m (112 kgf・cm)

④新しいブレーキフルードが出てくるまで②と③を繰り返す

これを4輪やります。

順番としては右前、左前、右後、左後の順です。

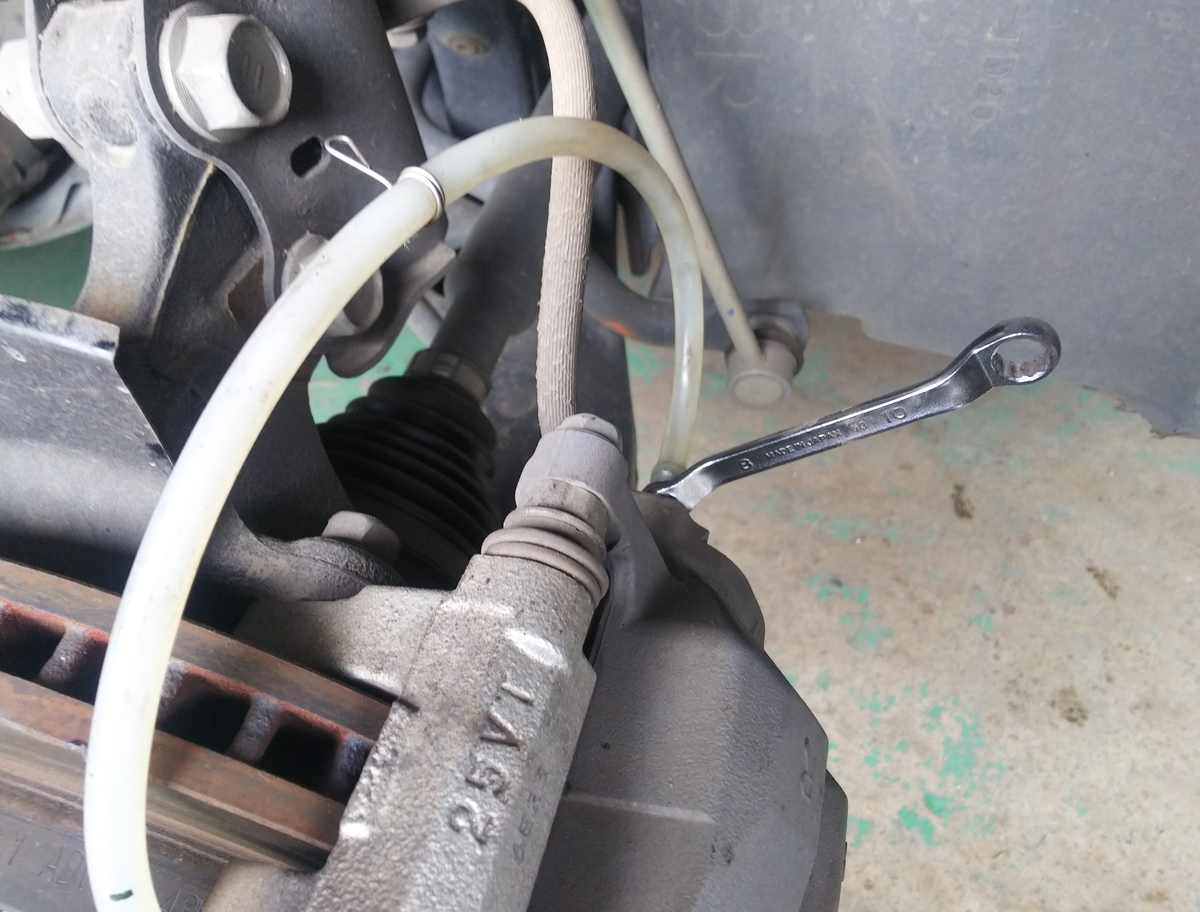

f:id:tomen1001:20190530174539j:plain

 ブレーキフルード液量調整

漏れ点検を行い、ポンプモータ停止後のブレーキフルード液面がリザーバの補助ラインの位置になるようにブレーキフルード量を調整する

f:id:tomen1001:20190601161259j:plain

キャップを付け外した部品を復元をする。

タイヤを4本取り付ける



  スポンサーリンク



まとめ

以上がブレーキフルードを診断装置を使わずに交換する方法でした。

もし診断装置がある場合は確実に診断装置を使ってブレーキフルードの取り換え作業を行った方が良いと思います。(簡単だし予期せぬチェックランプ点灯にも対応できますので。)

あとこの作業は分解作業に該当しますのでに国に認められた工場(認証工場)でしか作業できませんので個人では法律上できませんので注意が必要です。
